Плавающее резиновое крыло с цепной шиной

Плавающее резиновое крыло с цепной шиной SunKai предлагает индивидуальные плавающие крылья для морских и портовых систем защиты. Его пневматическая конструкция использует сжатый воздух для поддержания плавучести и удержания крыла на поверхности воды, а внешняя сетка с цепными шинами повышает износостойкость и амортизацию ударов.

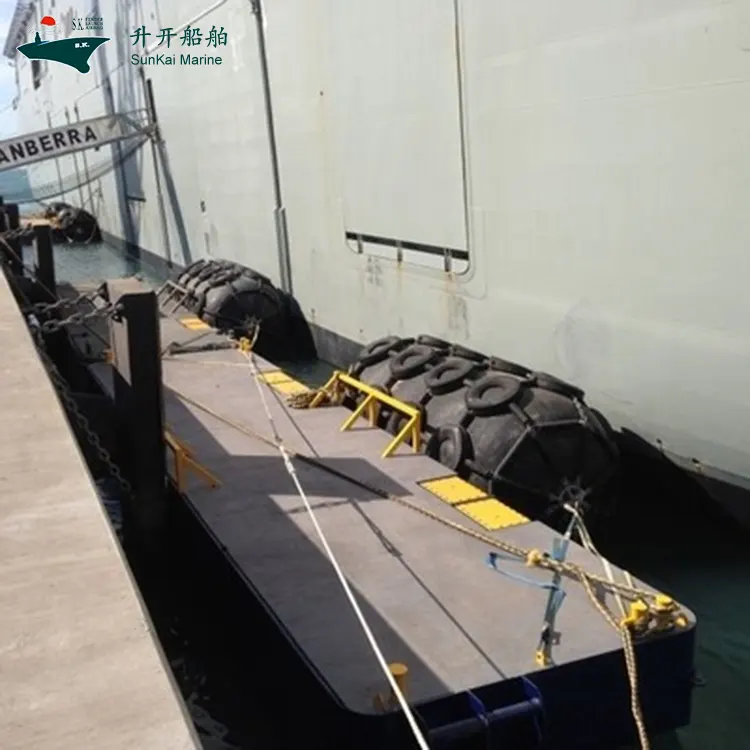

Это крыло, изготовленное из морской резины и армированных слоев корда, использует интегрированную технологию обмотки и высокотемпературной вулканизации, чтобы обеспечить превосходную воздухонепроницаемость и долговечность конструкции. Доступный в различных размерах и классах давления, он широко применяется для причаливания судов, морских терминалов, перевалки с судна на судно и в портах с большой дальностью прилива.

Ключевые особенности

• Плавающая пневматическая конструкция, автоматически адаптирующаяся к изменениям уровня прилива.

• Идеально подходит для портов с большой разницей приливов и отливов.

• Совместимость с судами различной осадки.

• Сетка для цепей обеспечивает дополнительную защиту от износа и ударов.

• Камера, заполненная воздухом, обеспечивает стабильную плавучесть.

• Высокое поглощение энергии с контролируемой силой реакции.

• Надежная производительность сжатия при различных углах причаливания.

• Легкая конструкция, упрощающая транспортировку и установку.

• Надувная конструкция для удобного хранения и обслуживания.

Характеристики производительности

Интегрированная резиновая армирующая конструкция

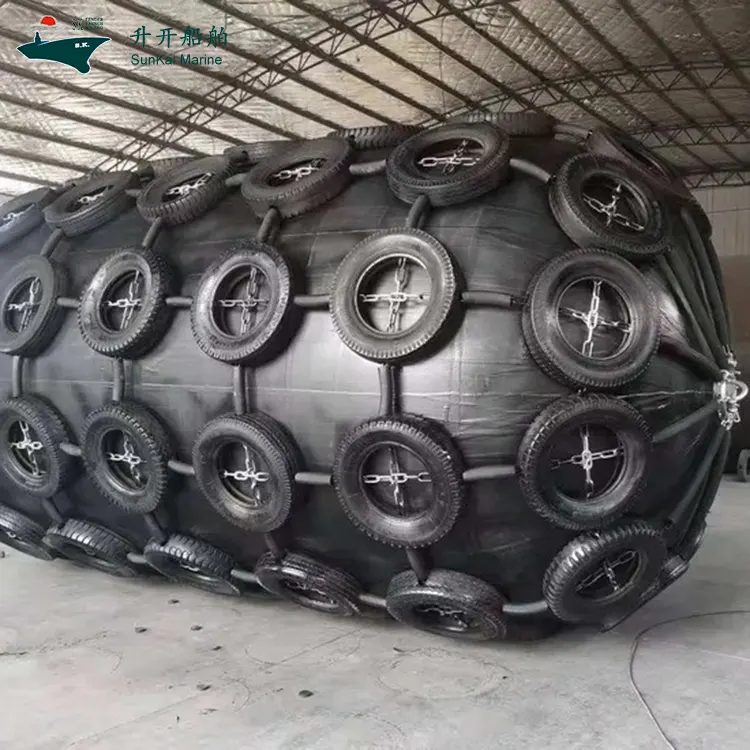

Плавающее резиновое крыло с цепной шиной SunKai изготовлено из износостойкой резины морского класса и многослойной высокопрочной кордной ткани.

Корпус крыла сформирован путем комплексной обмотки и высокотемпературной вулканизации без разрезных соединений. Это улучшает герметичность и снижает риск утечки воздуха или растрескивания при длительной эксплуатации.

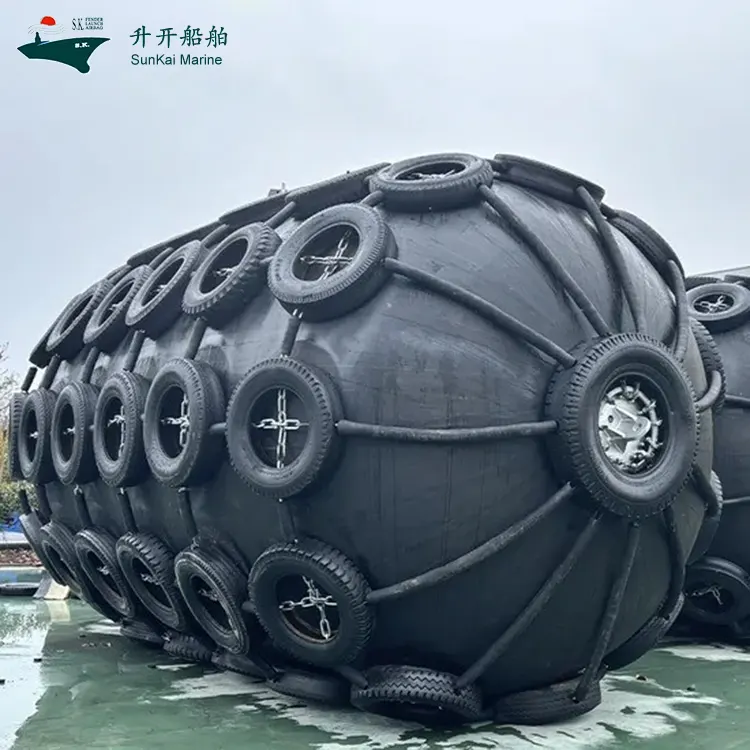

Система защиты сети для цепных шин

Сетка для цепных колес полностью охватывает корпус пневматического крыла. При контакте с судном резиновые шины обеспечивают первичную упругую амортизацию до того, как ударные нагрузки передаются в воздушную камеру.

Такая конструкция повышает устойчивость к истиранию и защищает корпус крыла от прямых повреждений стальными поверхностями, бетонными краями и суровыми морскими условиями эксплуатации.

Стабильная производительность поглощения энергии

Пневматическая конструкция обеспечивает постепенное сжатие при швартовочном ударе. Он поглощает кинетическую энергию судна, удерживая силу реакции в разумных пределах, защищая как суда, так и доковую инфраструктуру.

Устойчивость к морской среде

Специальная резиновая смесь противостоит типичным морским опасностям:
- Погружение в морскую воду
- Коррозия солевым туманом
- Старение, вызванное погодными условиями
- Механическое трение
- Поверхностное воздействие

Технические характеристики

Отклонение при сжатии 60% Параметры производительности

Доступны стандартные размеры | Нестандартные размеры приемлемы

В таблице ниже приведены данные о производительности плавающего резинового крыла SunKai с цепной сеткой при сжатии 60 % и различном начальном внутреннем давлении.

Примечание. Вышеуказанное относится к размерам общего использования. SunKai может адаптировать плавающие резиновые крылья по размерам, внутреннему давлению, энергопоглощающей способности и решениям по установке в соответствии с требованиями клиента.

Приложения

Плавающее резиновое крыло с цепной шиной SunKai применимо для:
- Торговые порты и терминалы
‑ Морские платформы
- Перегрузочные операции с судна на судно
- Верфи и ремонтные доки
- Причалы с большой дальностью прилива
- Внутренние водные пути и прибрежные терминалы
- Проекты морского строительства

Производственные возможности

SunKai предоставляет профессиональные услуги по производству плавучих резиновых крыльев:
- Богатый опыт производства пневматических морских кранцев
- Строгий контроль резинового сырья, кордного слоя, качества вулканизации и герметичности.
- Контроль качества плавучести и сборки цепной сетки.
— Готовые стандартные спецификации для быстрой доставки
- Поддержка нестандартных размеров и конфигураций
- Предоставление технического руководства по установке и эксплуатации.

Установка и обслуживание

Перед установкой проверьте следующие позиции:
- Состояние поверхности резинового корпуса
- Точки соединения цепной сетки
- Скобы и фланцевые компоненты
- Внутреннее давление воздуха

Во время работы:
- Избегайте контакта с предметами с острыми краями.
- Не превышайте номинальное рабочее давление.
- Проводить регулярные проверки давления воздуха.
- Периодически проверяйте состояние сети цепной шины.

Для хранения:
- Промойте отложения солей пресной водой.
- Полностью высушить перед хранением
- Перед складыванием спустите частичное давление воздуха.
- Хранить в сухом и вентилируемом помещении.
- Храните вдали от прямых солнечных лучей и абразивных шлифованных поверхностей.

Часто задаваемые вопросы

Требует ли плавающее резиновое крыло ручной регулировки в портах с большим диапазоном приливов?
Нет. Камера сжатого воздуха обеспечивает плавучесть, поэтому кранец остается на плаву и автоматически регулирует рабочую высоту в зависимости от изменений прилива и осадки судна.

Какие варианты давления доступны для плавающих резиновых крыльев SunKai?
Плавающее резиновое крыло SunKai с цепной шиной обычно принимает варианты начального внутреннего давления 50 кПа и 80 кПа. Различные классы давления обеспечивают различную силу реакции и характеристики поглощения энергии.

Может ли SunKai настроить размер плавающего резинового крыла?
Да. Диаметр, длина, номинальное давление, энергопоглощающая способность, установка цепной цепи и соединительные аксессуары могут быть настроены в соответствии с требованиями судна и условиями установки.

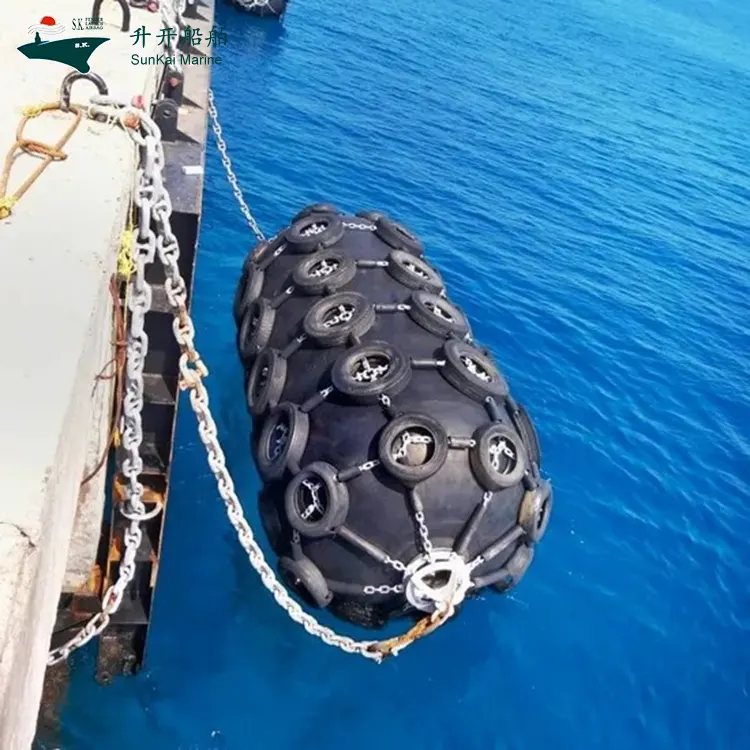

Как устанавливается плавучее крыло на причале?
Кран обычно присоединяется с помощью концевых фланцев, скоб, швартовных тросов или цепей. Такая система соединения позволяет осуществлять вертикальное перемещение вслед за изменениями прилива, сохраняя при этом стабильные защитные характеристики.

Какое обслуживание требуется плавающему резиновому крылу с цепной сеткой?
Рекомендуется регулярно проверять давление воздуха, состояние резины и соединения цепной цепи. Удаление остатков морской воды и морских организмов помогает поддерживать долгосрочные эксплуатационные характеристики.
